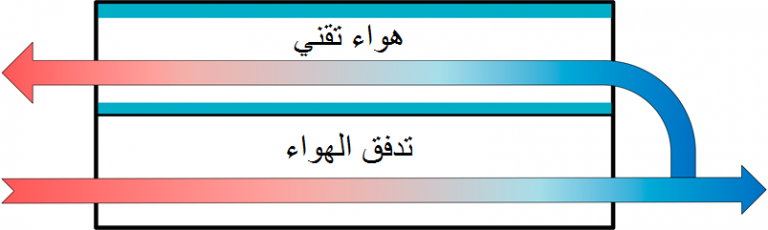

دخل الهواء إلى وحدة تبريد الهواء حيث يمر بكامل حجمه عبر القنوات الجافة ثم ينقسم جزئياً إلى هواء نقي يتم تزويده إلى الغرفة، وإلى هواء تقني يتم ترطيبه وتسخينه ثم إزالته من المبادل الحراري.

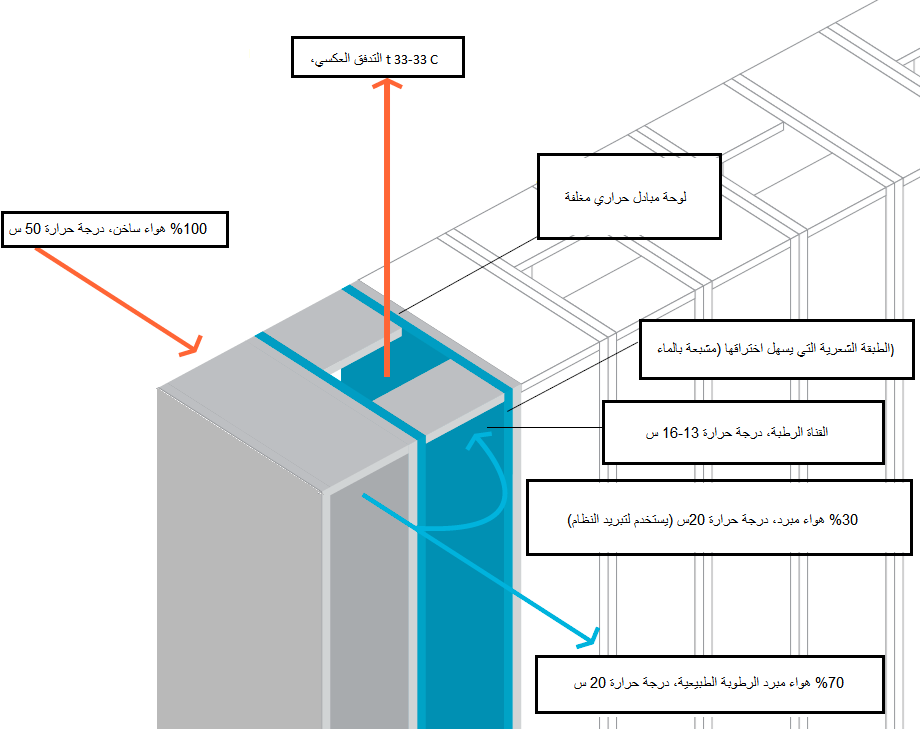

تشكل اللوحات نوعين من القنوات – النوع الأول عبارة قناة الهواء الجاف التي يتدفق من خلالها الهواء البارد، والنوع الثاني عبارة عن قناة دقيقة رطبة يتدفق من خلالها بشكل عكسي جزء من الهواء البارد. القنوات تتناوب مع بعضها البعض.
وتشبع القناة الرطبة باستمرار بالماء وتسمح بتدفق جزء من الهواء (30٪ من التدفق الكلي). في هذه القناة تتم عملية التبخر التي ترافقها فقدان للحرارة يرجع ذلك إلى مخطط خاص لدوران الهواء الجزئي، ولذلك فإن سطح اللوحة يبرد على طوله بأكمله.
من خلال الجدار وبدون تدخل مباشر، يتم نقل البرودة إلى القناة الجافة المجاورة، التي يتدفق الهواء الخارجي الساخن إليها. وهكذا، من المنفذ إلى الغرفة، يخرج 70٪ من الهواء المبرد النقي ذو درجة الحرارة المناسبة، دون تغيير قيمة الرطوبة الطبيعية. ناتج عملية التبخر هو هواء مرطب (30٪ من التدفق الكلي) يخرج إلى الغلاف الجوي.
وتكون درجة الحرارة التي يتم الوصول إليها عند المخرج من قناة الإمداد مساوية بشكل مشروط لدرجة الحرارة على مقياس الحرارة الرطب لقيم الهواء المحسوبة التي دخلت الجهاز. على سبيل المثال، هواء تحت درجة حرارة 50 درجة مئوية ورطوبة 10% سيتم تبريده في الجهاز حتى درجة حرارة 20 درجة مئوية.
